ENERGIE­MA­NAGE­MENT­SYSTEM FÜR MICRO­GRIDS

Echtzeit-Steuerung und eine voraus­schauende Planung der Energie­flüsse werden in der Kuhse Microgrid Manager Lösung intel­ligent kombi­niert. Während die optimierte Dispatch-Planung die wirtschaft­liche und ökolo­gische Leistungs­fä­higkeit des Energie­ver­teil­netzes sichert, erhöht die Echtzeit-Steuerung die Versor­gungs­si­cherheit. Aus der intel­li­genten Wechsel­wirkung dieser beiden Elemente leitet sich die optimierte Betriebs­fahr­weise (optimal dispatch) ab:

SUBSTAN­ZIELLE EIGEN­SCHAFTEN

KEY BENEFITS

Einsparung von Energie­kosten durch

  • vorausschauende Planung und Energieoptimierung
  • Spitzenlastkompensation und Netznullbezug
  • Umsetzung gezielter Sektorkopplungsmaßnahmen

Erhöhung der Versor­gungs­si­cherheit durch

  • Erweiterung der Microgrid-Topologie
  • optimiertes und ereignisgesteuertes Dispatch
  • Energieautarkie (Inselbetrieb und Schwarzstart)

Additive Umsatz­ge­ne­rierung durch

  • Teilnahme am Energiemarkt

Reduzierung der CO2-Emissionen durch

  • maximale Ausnutzung erneuerbarer Energien
Systemaufbau EMS

System­aufbau

Der Kuhse Microgrid Manager besteht aus einem lokalen Echtzeit-Steue­rungs­gerät (dem Microgrid Controller) für die direkte Kommu­ni­kation mit den primären Steue­rungs­sys­temen und den Schnitt­stellen zur Anbindung von Regel­en­er­gie­märkten, Forecast-Systemen und Simula­ti­ons­um­ge­bungen.

Das Steuer­gerät des Kuhse Microgrid Managers beinhaltet dieje­nigen validierten Software-Module, die für das jeweilige Projekt benötigt und konfi­gu­riert werden. Darüber hinaus können indivi­duelle Kunden- und Projekt-spezi­fische Sonder­an­pas­sungen als separate Software-Module in dieses Steue­rungs­gerät integriert werden.

Die Historie der Betriebs- und Status­daten sowie die Simula­tionen zur Day-Ahead Planung stehen über kunden­be­zogene Cloud-Daten­banken und Cloud-Appli­ka­tionen zur Verfügung, auf Wunsch auch lokal.

Über cyber-sichere Remote-Verbin­dungen sind darüber hinaus Fernüberwachungs‑, Fernop­ti­mie­rungs- und Fernun­ter­stüt­zungs­mög­lich­keiten vorhanden.

FEATURES

Echtzeit-Steuerung

  • Umsetzung der Betriebsarten wie
    • Schwarzstart & Inselbetrieb
    • Netznullbezug & Netzexport
  • Übergeordnete Steuerung von Energieerzeugungsanlagen & BESS
  • Lastmanagement
  • Sektorkopplungsmanagement
  • Steuerung des Energieflusses über den Netzanschlusspunkt
  • Frequenz- / Spannungssteuerung im Inselbetrieb
  • Reserveleistungsmanagement
  • Spitzen- und Kapazitätsglättung von PV- und Windenergie

Optimizer – voraus­schauende Planung

  • Day-Ahead Planung (15min-Takt)
  • Auswahl diverser Planungsprioritäten:
    • Maximale Ausnutzung der Erneuerbaren
    • Spitzenlastglättung (Peak Shaving)
    • Minimierung des Netzbezugs während hoher Stromkosten
    • Brennstoff- / CO2-Einsparungen
  • Berücksichtigt werden dabei u.a.:
    • PV-Wind Forecast-Daten
    • Brennstoff- und Strompreise
    • Lastprofile
    • Sektorkopplungsenergiebedarf
    • BESS-Ladezustand
    • Anforderungen vom Energiemarkt / Netzbetreiber

WECHSEL­WIRKUNG ZWISCHEN ECHTZEIT-STEUERUNG UND OPTIMIZER

R

Übergabe der Planungs­daten

  • vom Optimizer an die Echtzeit-Steuerung
R

Umsetzung der Sollwert­vor­gaben und Überwa­chung des Energie­flusses

  • durch die Echtzeit-Steuerung
R

Reaktion auf ungeplante Ereig­nisse durch

  • die Echtzeit-Steuerung direkt
  • Umschaltung auf ein anderes Planungsszenario

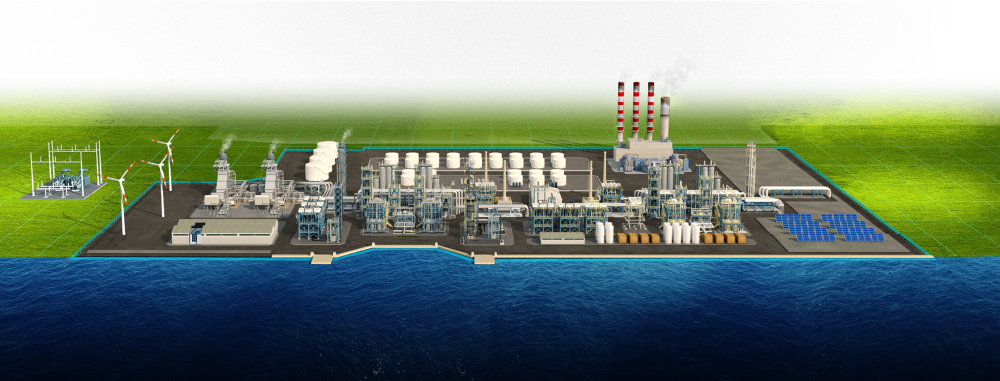

Microgrid Manager für industrielle Unternehmen
Microgrid Manager für industrielle Unternehmen
Microgrid Utilities 1000x381px
Microgrid Manager für öffentliche Versorgungsunternehmen
previous arrow
next arrow

KUHSE MICROGRID MANAGER PLATTFORM

Bestandteil der Kuhse Microgrid Manager Lösung ist die felderprobte GE-Steue­rungs­plattform, die seit vielen Jahren weltweit in unter­schied­lichen Appli­ka­tionen zum Einsatz kommt. Dazu gehören Gewerbe- und Indus­trie­an­lagen, PV- und Windparks, Micro­grids sowie Umspann­werke.

PLATTFORM HARDWARE SPEZI­FI­KATION

Design

  • Robustes Design; 19“ Einbaugerät mit 2HE, lüfterlos, mit SSD-Platte(n)
  • Real-Time OS VxWorks 7 und Windows 10 IoT embedded mit Hypervisor
  • Redundanz
    • Hardware-Redundanz-Kopplung
    • Netzwerk-Redundanz-Schnittstellen mit PRP und HSR Redundanz-Protokollen
  • Schnittstellen:
    • Ethernet RJ45 / SFP (Glasfaser)
    • Seriell RS232 / RS485
    • Steckplätze für E/A-Erweiterungskarten und LWL-Ethernet-Konverter

Kommu­ni­kation & Proto­kolle

  • IEC 61850 / GOOSE
  • IEC 60870-5-101/104
  • Modbus RTU / TCP
  • OPC-UA / DA & AE
  • DNP3 RTU / TCP

Zerti­fikate

  • VDE-AR-N 4110, 4120 und 4130
  • IEC 62443
  • IEC 61850-3
  • IEEE 1613
  • UL, CE, CCC, FCC Class A

Der Kuhse Microgrid Manager verfügt über eine Kompo­nen­ten­zer­ti­fi­zierung nach VDE-AR‑N und erfüllt damit alle erfor­der­lichen Voraus­set­zungen als EZA-Regler.
